直面型彎管在氣力輸送系統中,特別是大型電站及煤化工廠的煤粉輸送系統中大量存在,但研究較少。在直角肘管內采用方陣形式布置測點,共測里100(10 X 10)個位置。很明顯,流場是三維的,但在實驗中,關注的是水平流線上和垂直流線上的時均速度。

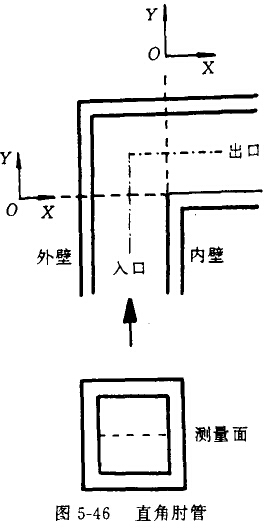

圖是一組不同Y值下的兩相速度UdUb沿x方向的分布圖(其圖示意義參見圖5-46,速度方向與坐標方向相同,以下同)。入口截面(Y = 0. 00mm)上氣固兩相的速度方向均指向肘管出口,表明壓力梯度對顆拉的橫向流動有顯著影響。在側量的Y截面上,隨著Y值的增大,肘管出口的氣相速度不斷增大,到Y = 15.00mm截面以后速度保持在1.08U6,而氣相在外壁附近的速度幾乎不變。顆粒速度分布在肘管內幾乎不發生變化,外壁附近速度最低,接近于零;出口處速度值隨Y增加而緩慢增大,由0. 08U。升至0. 13U6。表明顆粒在流場劇變中,無法跟隨氣流流動,而其軌跡接近直線,因而必然與上壁發生碰撞。
