1文丘霧化裝置

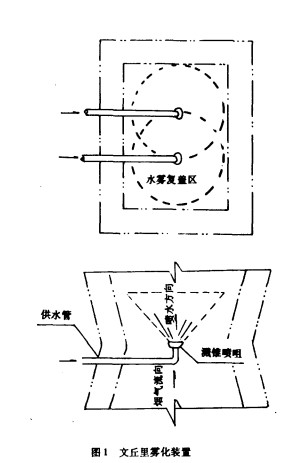

　　文丘里除塵器為麻石砌筑的矩形煙道，喉部截面尺寸為寬740mm,高924mm。在文丘里煙道的喉部布置上、下兩個內置軸向濺錐噴嘴.噴水方向與煙氣流動方向一致(如圖1).

　　由于文丘里除塵器的噴水方向與煙氣流向一致，煙塵與水霧間的相對速度低.而不能充分接觸，達不到洗滌粉塵的良好效果，并造成煙氣帶水。

　　文丘里除塵得的噴水射流是兩個半重疊圈錐形(如圖l中水霧復蓋區).煙道截面是矩形.在煙道截面的四角不能被水霧復蓋。水霧的充滿度差，除塵效果不佳。

　　文丘里除塵器的配水管設在煙道內，長期受到粉塵的沖刷.易被磨穿，在運行中無法檢查維護.使大量的水流涌人煙道，破壞了噴水的霧化效果。

　　2 捕集器

　　捕集器為麻石砌筑一柱形筒體.筒體外徑4000mm.底部內徑3100mn,頂部內徑3500mm,倒錐角度2.16度.溢流槽標高13m,簡頂標高14.45m。煙氣切向進入筒內.切向排出.出口煙道為矩形。

　　由于摘集器采用了煙氣的切向引入和相同旋轉方向的切向排出方式.使煙氣流在筒體內產生了較強的旋流。雖然加強了離心除塵效果.但在筒體中心不可遨免地產生了較強的圓柱形蝸束.使一些細小的塵粒和水滴被吸卷排出捕集器，使除塵器工作惡化。

　　捕集器的簡體干段僅有1.4m高，又無脫水裝置，易造成煙氣帶水。

　　改造方案

　　文丘里噴嘴部取消原濺錐噴嘴，改用外置徑向反濺式噴嘴(如圖2).

　　這種噴嘴埋設在文丘里除塵器喂部兩側的石墻內，供水管和噴嘴不與煙氣接觸，可有效地防止磨損.保證噴嘴的霧化。

　　兩側噴嘴交錯布置徑向噴射?？墒顾F充滿煙道截面.洗滌效果好。

　　水霧的噴射方向與煙氣流向成70度夾角.水霧與煙塵間的相對速度大，使之能充分接觸，達到良好的除塵效果。各噴嘴可在運行中抽出槍查或更換。
